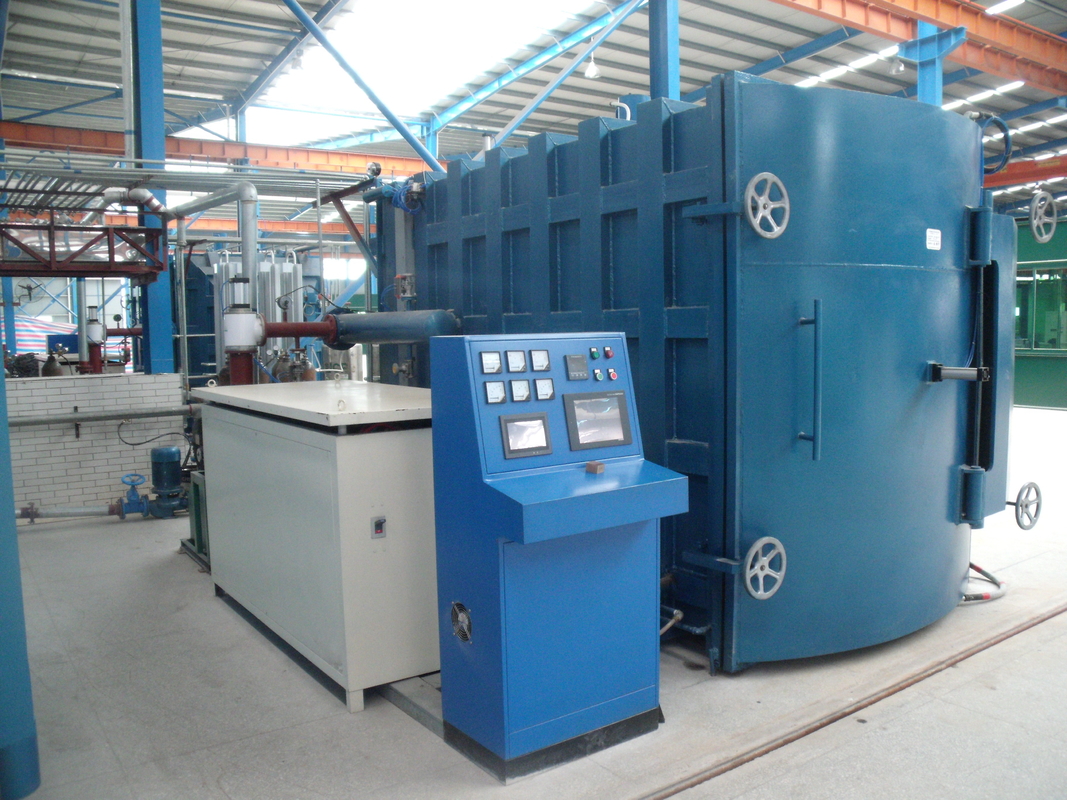

Transformateur four à recuit sous vide en tôle d'acier au silicium

1. Conditions techniques

1.1 Paramètres techniques :

1.1.1 Température de fonctionnement nominale : 850 ℃

Température maximale : 900 ℃

1.1.2 Taille effective de la zone de température moyenne : 2 600 X 1 000 X 1 200 (h)

1.1.3 Capacité de traitement nominale : 5T/four

1.1.4 Puissance de chauffage nominale : 220 kW

1.1.5 Uniformité de la température du four (à température constante) : ± 5 ℃

1.1.6 Degré de vide de travail : ≤ 10 Pa

1.1.7 Degré de vide ultime : ≤ 9 × 10-2Pa

1.1.8 Taux de fuite à froid : ≤ 0,67 Pa/h

1.1.9 Puissance du ventilateur de refroidissement : 22 kW

1.1.10 Capacité totale installée : 210kVA

1.1.11 Débit d'eau de refroidissement : 0,5T/h, 0,2MPa

1.1.12 Élévation de la température de surface à l'extérieur du four : ≤ 30 ℃

1.1.13 Vitesse de chauffage maximale : ≥ 28 ℃/min (à pleine charge)

1.1.14 Dimensions extérieures (L × L × H) : 4200 X 2000 (hors wagons de fournaise) X 2200

1.1.15 Air comprimé : 0,6MPa, 0,02m3/min

1.1.16 Consommation d'azote : 6m3/four

1.2 Composition de l'équipement :

1.2.1 Un ensemble de chambre à vide

1.2.2 Un ensemble de système de vide

1.2.3 Un ensemble de chambre d'isolation

1.2.4 Un ensemble de système de chauffage

1.2.5 Un ensemble de système de chargement automatique d'azote

1.2.6 Un ensemble de système de refroidissement par air

1.2.7 Un ensemble de systèmes de conduites d'eau de refroidissement

1.2.8 Un ensemble de système de contrôle

1.2.9 Un chariot de déchargement

1.2.10 Un ensemble de cadres matériels

1.3 Composition spécifique de chaque partie :

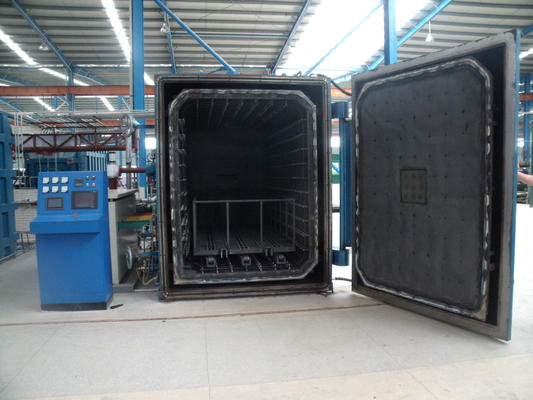

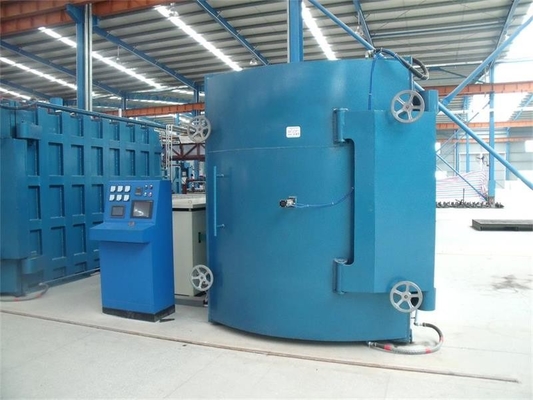

1.3.1 Chambre à vide

Structure carrée horizontale refroidie à l'eau, en acier à faible teneur en carbone.La porte du réservoir est située à l'extrémité et tourne axialement vers la droite autour de la charnière droite pour s'ouvrir.

Le corps du réservoir est équipé d'un système de ventilateur mélangeur refroidi et chauffé par air, d'un système de chauffage et d'isolation, ainsi que d'électrodes refroidies à l'eau, de trous d'entrée de thermocouple, d'orifices d'aspiration sous vide, d'interfaces de valve de gonflage, de vacuomètres et d'interfaces d'installation de vacuomètre. .

Il y a des fenêtres d'observation, certains composants d'isolation et des radiateurs sur la porte du réservoir, qui peuvent être ouverts et fermés manuellement.

1.3.2 Système de vide

Il se compose d'une unité de pompe à vide ZJY-600/ZJY-300/SV300B, d'un refroidisseur sous vide, d'un déflecteur à vide poussé, d'un déflecteur électromagnétique, d'un robinet à tournant sphérique à vide manuel, d'un tuyau ondulé sous vide en acier inoxydable et d'autres raccords de tuyauterie.Les vannes principales sont à commande électrique.

Il y a un capteur de température à l’orifice d’échappement du refroidisseur sous vide.Afin de réduire la température du flux d'air entrant dans la pompe à vide en ajustant l'ouverture et la fermeture de la vanne d'extraction principale lorsque la température est trop élevée pendant le processus d'évacuation de la chaleur du N2.

La pompe ZJY600 Roots et la pompe ZJY300 Roots sont toutes deux des produits sous vide domestiques Shengde.

SV300B est un produit leybold allemand.

1.3.3 Chambre d'isolation et chauffage

La chambre d'isolation est composée de fibres céramiques de silicate d'aluminium et de composants en acier inoxydable.Léger, avec un bon effet isolant.

Le radiateur est composé de pièces en céramique et de résistances en alliage nickel-chrome Cr20Ni80.L'appareil de chauffage est disposé sur les six surfaces supérieure, inférieure, gauche, droite, avant et arrière de la pièce à usiner et est divisé en trois sections pour le chauffage, avec trois sections pour un contrôle indépendant de la température ;Pour assurer l’uniformité de la température et la vitesse de chauffage de l’équipement.

L'élément chauffant et l'élément isolant à l'avant se trouvent sur la porte du four et se déplacent avec l'action d'ouverture et de fermeture de la porte du four.

Les autres éléments de chauffage et d'isolation, tels que le haut, le bas, la gauche, la droite et l'arrière, sont installés sur la paroi intérieure du réservoir et fixés.

1.3.5 Système de refroidissement par air :

Il est composé d'un moteur dédié au four sous vide, d'un ventilateur résistant à la chaleur, d'un registre électrique, d'un conduit d'air et d'un échangeur de chaleur refroidi à l'eau.Lorsque la température à l'intérieur du four est inférieure à 600 ℃, la vitesse de refroidissement peut être augmentée en faisant circuler de l'azote à travers un ventilateur si nécessaire.

Lors du refroidissement, démarrez le ventilateur à l'extérieur de la pièce d'isolation, extrayez le N2 de la pièce d'isolation par le conduit d'air de la pièce d'isolation, refroidissez-le à travers un échangeur de chaleur refroidi à l'eau et la paroi intérieure du four, puis retournez dans la pièce d'isolation. pour un refroidissement rapide ;Le ventilateur peut ajuster la vitesse pour obtenir un taux de refroidissement réglable.

L'échangeur de chaleur refroidi à l'eau est circulaire, en cuivre rouge et en acier inoxydable, avec une grande capacité d'échange thermique.

1.3.6 Système de conduites d'eau de refroidissement

Composé d'un manomètre à contact électrique, d'un robinet à tournant sphérique, d'un robinet-vanne, d'un réservoir d'eau, d'un tuyau métallique et d'un tuyau, chargés de fournir de l'eau de refroidissement pour les électrodes, les moteurs, les enveloppes de four, les portes de four, les pompes à vide, les échangeurs de chaleur refroidis à l'eau, les refroidisseurs, etc.

Tous les canaux d'eau de refroidissement sont dotés d'une détection, d'un affichage et d'une alarme de pression et de débit d'eau.

L'entrée, la sortie et la source d'eau sont toutes fournies par le vendeur lui-même.

1.3.7 Système pneumatique :

Il se compose d'un compresseur d'air, d'un manomètre à contact électrique, d'une pièce triple, d'une vanne, d'un cylindre et d'une vanne directionnelle.Fournir une source d'air électrique aux vannes à vide, etc.

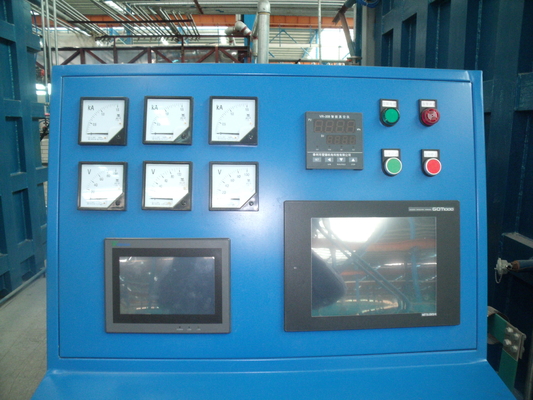

1.3.8 Système de contrôle :

Il se compose d'une armoire, d'un transformateur, d'un régulateur de tension, de composants de commande, d'instruments, de fils et câbles et d'électrodes refroidies à l'eau.

Le contrôle du chauffage se compose d'un automate et d'un régulateur de tension.Affichage numérique de la température, réalisant automatiquement l'ensemble du processus de recuit grâce à un programme prédéfini, enregistrant automatiquement la courbe de température du processus et la sauvegardant sur une clé USB.

Trois ensembles de sondes de température du four uniformément réparties et trois ensembles de sondes de température à noyau de fer sont installés dans le four.

Le système de régulation de puissance composé d'un transformateur et d'un régulateur de tension a à la fois des fonctions de transformation et de régulation de tension.Il s'agit d'un régulateur de tension sans contact sans transmission mécanique et peut supporter des charges pour une régulation fluide et continue.Ce système de régulation de puissance présente un rendement élevé, des économies d'énergie et aucun bruit en raison de l'absence de fuite magnétique du régulateur de tension magnétique.

Concevez et créez un écran d'affichage simulé selon le diagramme schématique sur l'écran tactile.

La conception de l'interface de contrôle de l'écran tactile comprend une fonction de réglage du processus et une fonction d'affichage du processus.Plus de 20 courbes de processus peuvent être prédéfinies.

L'écran tactile est un produit couleur de 15 pouces de WEINVIEW, le PLC est un produit de Mitsubishi au Japon, et le contrôleur de température et l'affichage de la température sont tous deux produits par Xiamen Yudian.

1.3.9 Chariot d'alimentation et de déchargement :

La capacité de charge maximale est de 5 tonnes et il est entraîné électriquement pour marcher automatiquement sur le rail au sol afin d'effectuer l'alimentation et la décharge des matériaux.Le rail de guidage et le mécanisme de marche de la voiture fonctionnent tous deux dans la zone froide et n'entrent pas dans la zone chaude ;Assurez-vous qu'il ne se déforme pas sous l'effet de la chaleur et de la charge.

1.3.10 Autres exigences de contrôle :

Protection contre les sous-tensions de pression d'eau (impossible de démarrer sans pression d'eau ; alarme automatique en cas de manque d'eau pendant le fonctionnement et coupure automatique de la puissance de chauffage dans les 3 minutes) et alarme sonore et lumineuse.

un.La pompe Roots démarre automatiquement avec un délai.

b.Le démarrage du chauffage est verrouillé avec son système vide.

c.Le système de chargement d’azote maintient automatiquement une pression constante.

d.Alarme de sous-tension de pression atmosphérique.

1.3.11 La courbe de procédé de référence est la suivante :

un.Température ambiante ~ 300 ℃ pendant 2 heures

b.Isolation à 300 ℃ pendant 2 heures

c.300-700 ℃ pendant 8h

d.700 ~ 800 ℃ pendant 3 heures

e.Isolation à 800 ℃ pendant 2 heures

F.Taux de refroidissement de 800 ~ 500 ℃ : 20 ~ 50 ℃/h ;

g.Refroidissement dans le four à 500-250 ℃, avec un temps de refroidissement d'environ 50 ℃/h à 500-250 ℃ et moins de 2 heures à 250-50 ℃ ;Refroidissement par air à 50 ℃.

Lorsque le poids de la pièce dans la zone de température uniforme est supérieur à 3 tonnes, elle peut toujours répondre aux exigences du processus de recuit.

1.3.13 recuit à l'intérieur du cadre

Le cadre intérieur recuit est en acier inoxydable et résistant à la chaleur, avec une taille effective de 2600 × 1000 × 1200.

1.3.14 Pièces de rechange : des pièces standard et universelles doivent être utilisées, et des accessoires non standard ou difficiles à acheter sur le marché ne doivent pas être utilisés.

2, liste de configuration de l'équipement

3,Subdivision du four de recuit de tôles d'acier au silicium:

4,Autres accessoires --- qui seront envoyés avec la machine

4.1, les documents seront envoyés par machine :

1. Un manuel d'utilisation

2. Une copie du schéma du système d'équipement

3. Une copie du schéma électrique

4. Un schéma de câblage électrique

5. Un manuel d'utilisation pour la pompe à palettes rotative SV300B

6. Un manuel d'utilisation pour la pompe Roots ZJY-300

7. Un manuel d'utilisation pour la pompe Roots ZJY-600

8. Tous les autres manuels et certificats de pièces justificatives.

4.2, les pièces de rechange seront envoyées avec la machine :

1. Un jeu de bagues d'étanchéité

2. Deux fusibles rapides

3. Un capteur de température
