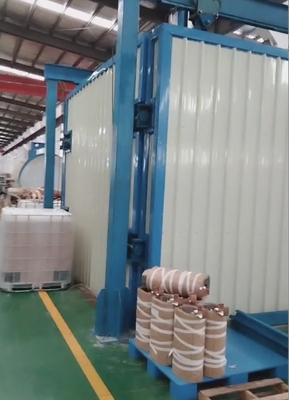

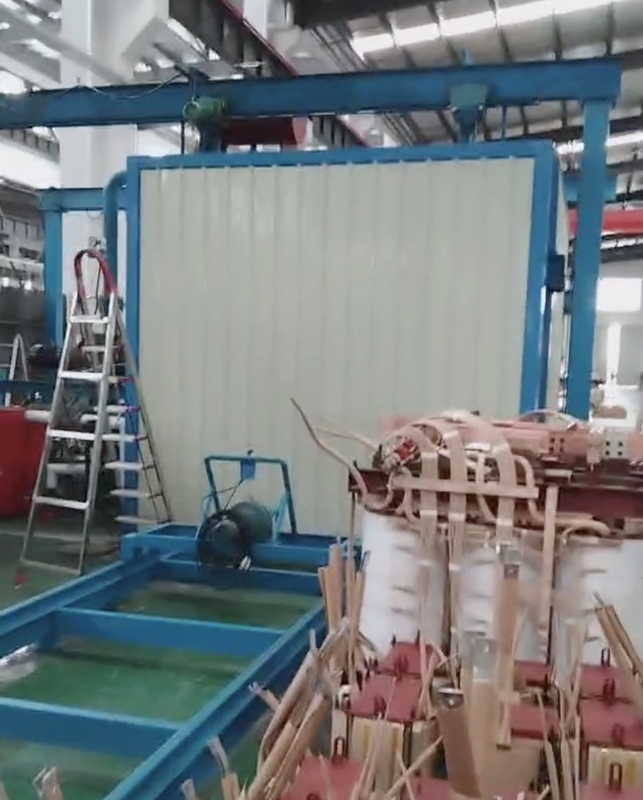

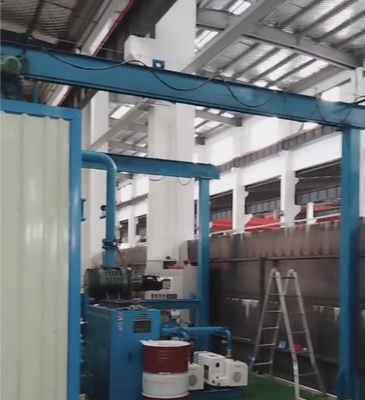

Machinerie de fabrication de transformateurs bobines sèches et matériaux isolants de transformateurs

Les spécifications:

Φ 2,5X3 mètres Φ 3X4 mètres Φ 3,2X4,5 mètres Φ Spécifications telles que 3,8X6 mètres, la longueur peut être faite selon les exigences du client. porte rotative à levier, porte d'aspiration sous vide. avec Φ 2.5 m × Prenant comme exemple 3 m (section droite), la puissance de chauffage est de 30 kW et le temps de séchage du corps du transformateur de 2000 KVA/10 KV est de 11 heures.

The variable pressure vacuum drying equipment is currently an ideal equipment for drying oil paper insulation power equipment such as power transformers and transformers with voltages of 220kV and 110kV and belowComparé au séchage traditionnel par circulation à air chaud et au séchage sous vide ordinaire, il raccourcit le temps de traitement d'environ un tiers, réduit la consommation d'énergie de 40% à 50%,et réduit considérablement la teneur en eau après traitement.

Principe de fonctionnement des équipements de séchage sous vide:
En aspirant, la pression de vapeur saturée de l'eau dans l'environnement où se trouve le matériau isolant de la bobine est réduite, ce qui facilite son évaporation du papier isolant.Pendant cette période, il est constamment chauffé et la température est augmentée pour assurer l'énergie de gazéification de l'eau, ce qui facilite le déchargement.

Caractéristiques des équipements de séchage sous vide:
Le chauffage et le séchage ordinaires commencent à partir de la surface et progressent progressivement vers l'intérieur du matériau isolant.les tubes capillaires du papier isolant extérieur se rétrécissent, ce qui rend difficile l'évaporation de l'humidité interne et prolonge le temps de séchage.provoquant la circulation de la vapeur d'eau évaporée et de l'air chaud dans le réservoirEn raison de la capacité thermique beaucoup plus grande de l'eau que de l'air, la vitesse de chauffage est plus rapide et la diffusion de la vapeur d'eau est forte.résultant d'une différence de température relativement faible à l'intérieur et à l'extérieur du matériau isolant.
