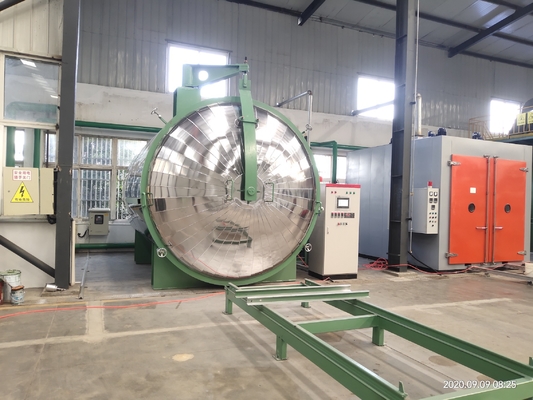

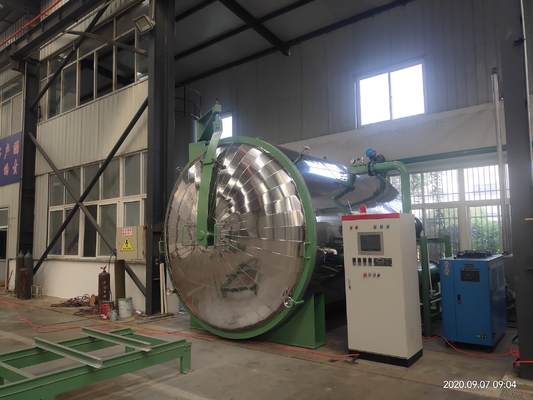

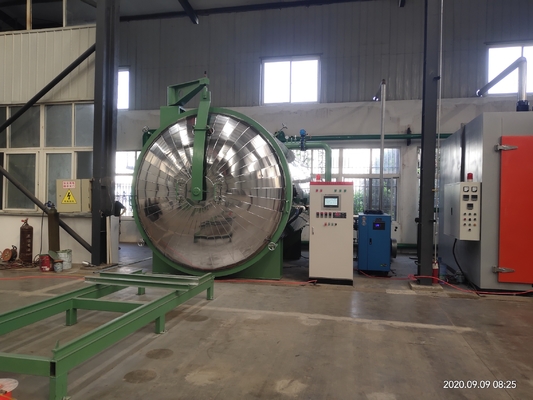

Exportation vers l'Amérique centrale 3200 Diamètre 4000 Longueur Ronde Transformateur d'énergie Cuisinier de séchage

Liste de configuration:

1 ensemble de carrosserie de réservoir sous vide

1 ensemble de mécanismes d'ouverture de porte

4 ensembles de tuyaux de décharge à l'intérieur du réservoir

1 ensemble de chariots de travail

1 jeu d'anneaux d'étanchéité de la porte du réservoir

3 ensembles de capteurs de température

1 ensemble de voies à l'intérieur du réservoir

1 ensemble de blindage isolant en acier inoxydable

1.1Un ensemble de système d' ouverture de porte électrique

1.1.1Le mouvement latéral électrique de la porte du réservoir ouvre la porte, le cylindre est verrouillé et les interrupteurs de marche de chaque action sont verrouillés pour la protection.

1.1.1. Composé d'un portique transversal de la porte du réservoir, d'un réducteur de traction et d'un mécanisme de transmission

3.3 Un ensemble de système de chariot électrique

3.3.1 Véhicule de traction électrique, moteur à réducteur direct, mécanisme de traînée

3.3.2 Portance de charge: 30 tonnes

3.3.3- Dimensions globales du chariot de travail: 4000 × 2200 (longue × large)

3.4. Un ensemble de système de vide (trois ensembles)

3.4.1Le système à vide est configuré avec SV-300B+SV-300B (Pompes de Leybold)/ZJP-600, avec un total de trois pompes à vide et une vitesse de pompage maximale de 600 L/S. Le système à vide (y compris les pompes et les vannes) fonctionne séquentiellement et automatiquement.

3.4.2Le système est équipé d'un groupe de soupapes de transformateur à vide hautement fiable, d'une soupape de soulagement électromagnétique, d'une soupape de soulagement manuelle, d'un capteur de vide, d'un tuyau de vide et des accessoires correspondants..Le groupe des soupapes à pression variable comprend une soupape pneumatique DN100, une soupape électrique DN50 et un capteur de vide à film mince (composant clé du processus de pression variable).

3.4.3Le gaz extrait du réservoir est refroidi et déshydraté par le condensateur.

3.5Un ensemble de condensation à basse température

3.5.1Un nouveau condensateur à structure horizontale, capable de condenser rapidement et efficacement le gaz et l'humidité du réservoir, et doté d'un dispositif de drainage automatique qui ne nuit pas au vide.

3.5.2La zone de condensation effective du condenseur répond aux exigences du procédé et le matériau interne est constitué de tuyaux en acier inoxydable.

3.5.3. Configurer un ensemble de refroidisseurs d'eau à basse température intégrés 4P pour fournir de l'eau à basse température inférieure à 10 °C, assurant un bon effet de condensation du condensateur

3.6 Système de chauffage

3.6.1. chauffage du centre de chauffage, puissance de chauffage 74 kW (corps de chauffage 72 kW, pompe à huile à haute température 2 kW).,un filtre, un capteur de température, une soupape haute température, un manomètre, un réservoir de dilatation, etc.

3.6.2. contrôle automatique du centre de chauffage, sur alarme de température, température de chauffage maximale de 130 °C, précision de contrôle de température de ± 5 °C

3.7 Système de mesure et de contrôle (écran tactile)

3.7.1. Armoire de commande électrique entièrement fermée intégrée avec contrôle d'écran tactile complet du système, pratique pour observer et contrôler l'état de travail.

3.72 Le système principal mnémonique de l'ensemble des équipements est la commande automatique, la commande de la température, et le démarrage de la pompe à vide a une fonction de protection par verrouillage.

3.7.3L'affichage numérique de la température de chaque point du réservoir est intuitif et fiable.

3.7.4La mesure du vide utilise des jauges de résistance et des capteurs de vide.

3.7.5Le système d'exploitation principal est mis en œuvre par Mitsubishi.

3.7.6 Jugement du point final: basé sur la pression partielle de la vapeur d'eau dans le réservoir,le jugement du point final est effectué automatiquement pour l'ensemble du processus conformément aux exigences de la méthode à pression variable..

3.7.7L'ensemble complet du processus de séchage à pression variable est fourni par notre société.

3.7.8- interverrouillage et interverrouillage entre différents circuits de commande.

3.7.9. sous l'eau et sous protection contre la tension (air).

3.7.10. L'ensemble du système assure un fonctionnement fiable dans les conditions de l'environnement de production de la partie A

3.8 Système d'eau de refroidissement

3.8.1Il est utilisé pour fournir de l'eau de refroidissement au condensateur à vide et à la pompe à vide, composé d'un manomètre de pression électrique, d'une vanne et d'un tuyau.

3.8.2 Si la pression de l'eau de refroidissement est insuffisante, une alarme est déclenchée.

3.8.3. Les eaux d'entrée et de sortie de ce système sont reliées au réseau public d'eau de circulation de la partie A sur le site

3.9 Système d'air comprimé

Source d'air comprimé fournie par l'utilisateur (0,3 m3/min)

Le système se compose de triplets pneumatiques correspondants, de jauges de pression, de conduites, de vannes et de conduites

4.0 Autres exigences techniques

4.1Toutes les surfaces des composants du système sous vide qui entrent en contact avec le gaz extrait (à l'exclusion des pompes et des vannes) doivent être déroutées et traitées de manière antirouilleuse.

4.2 Chaque système et chaque pipeline présentent des marques de couleur différentes à la surface.

4,Le prix

Appareils de séchage sous vide pour transformateurs
