Équipement de séchage sous vide sous pression à oscillation d'huile immergée

équipement de séchage sous vide

Introduction:L'équipement de séchage sous vide à tension variable est actuellement un équipement idéal pour le séchage d'équipements électriques isolés en papier d'huile tels que les transformateurs à tensions de 220 kV et 110 kV et inférieures,transformateurs à tension inférieure ou égale à 500 kVComparé au séchage traditionnel par circulation à air chaud, au séchage sous vide ordinaire et aux équipements de séchage à basse fréquence, il réduit le temps de traitement d'environ 1/3, la consommation d'énergie de 30% à 50%,et la teneur minimale en humidité du matériau isolant traité peut atteindre 5 ppmL'investissement de ses équipements n'est que de 25% à 45% de celui des équipements de séchage par vapeur de kérosène.

Principe de fonctionnement: par aspiration, la pression de vapeur de saturation de l'eau dans l'environnement où se trouve le matériau isolant de la bobine est augmentée,ce qui facilite l'évaporation du papier isolantAu cours de cette période, il est constamment chauffé et la température est augmentée pour assurer l'énergie de gazéification de l'eau, ce qui facilite le déchargement.

Caractéristiques:Le chauffage et le séchage ordinaires partent de la surface et se déplacent progressivement vers l'intérieur du matériau isolant.les tubes capillaires du papier isolant extérieur se rétrécissent, ce qui rend difficile l'évaporation de l'humidité interne et prolonge le temps de séchage.provoquant la circulation de la vapeur d'eau évaporée et de l'air chaud dans le réservoirEn raison de la capacité thermique beaucoup plus grande de l'eau que de l'air, la vitesse de chauffage est plus rapide et la diffusion de la vapeur d'eau est forte.résultant d'une différence de température relativement faible à l'intérieur et à l'extérieur du matériau isolantEn outre, en raison du fait que le chauffage ordinaire fixe souvent la température de chauffage très élevée afin de raccourcir le temps de séchage,il est facile de provoquer le papier d'isolation sur la surface de la bobine de devenir fragileLa température de la source de chaleur de l'équipement de séchage à pression variable ne dépasse pas 115 à 120 °C et la température du noyau de fer est régulée à 80 °C,le produit séché ne peut donc pas présenter les problèmes ci-dessusEn raison de cet avantage, l'équipement de séchage à pression variable peut également être utilisé pour le séchage de pièces en plastique et d'autres produits résistants à haute température.

Le procédé de séchage à bascule sous pression:

1. étape de préchauffage: 2. étape de déshydratation à pression variable: 3. étape de séchage final: 4. jugement du point final:

Composition de l'équipement:

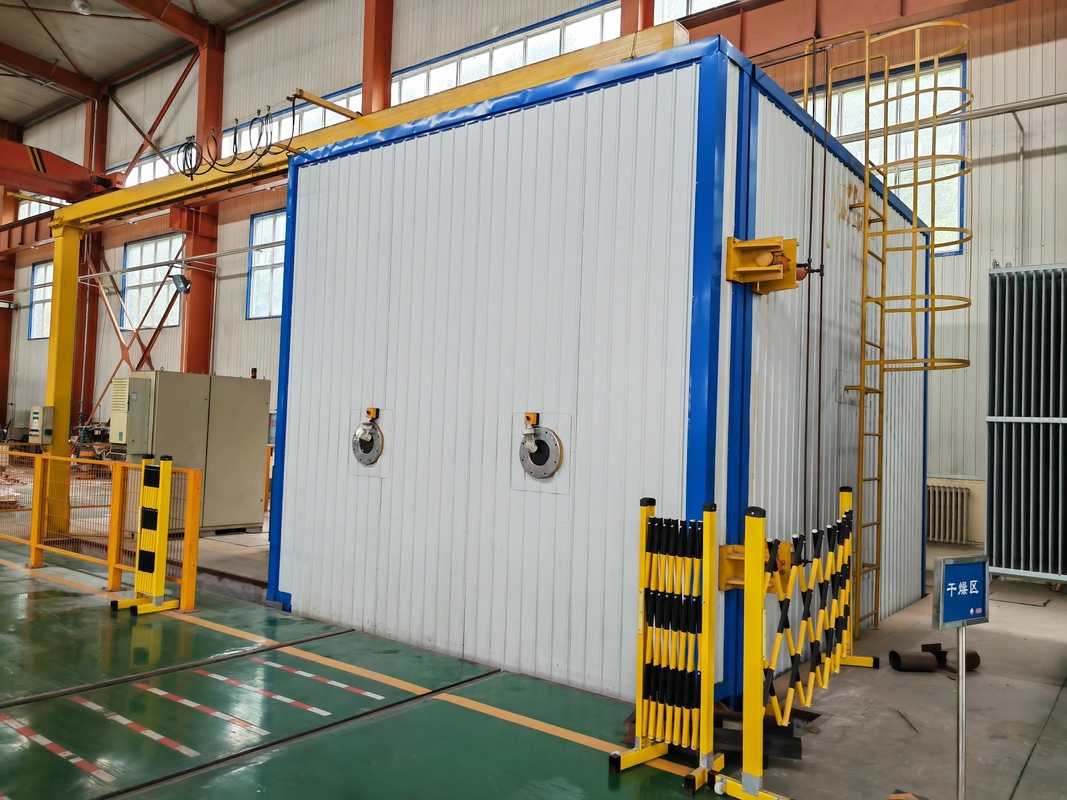

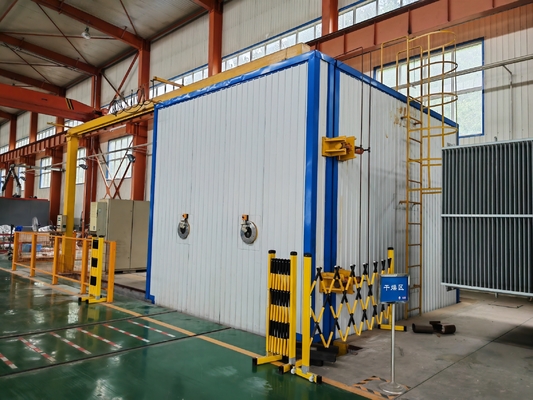

1. Corps du réservoir de séchage sous vide: Il existe deux types selon l'utilisation: circulaire et rectangulaire.tandis que le rectangulaire est verrouillé électriquement et hydrauliquement pour ouvrir la porteLes conduites de chauffage sont réparties à l'intérieur du réservoir.Afin de faciliter l'affaissement général du corps du réservoir sous terreLes utilisateurs peuvent également configurer leurs propres véhicules à coussin d'air.

2Système de chariot: Il est constitué de deux parties: un chariot porteur et un dispositif de conduite.Il existe deux formes d'alimentation pour les chariots automatiques: utilisant des véhicules d'atelier et équipés de véhicules électriques.

3. Système de vide: deux ou trois niveaux de vide sont configurés selon les exigences d'utilisation.

4Système de chauffage: généralement, l'huile thermique est utilisée comme moyen de transfert de chaleur, chauffée par un chauffe-eau électrique, et la circulation forcée est effectuée à l'aide d'une pompe à haute température.La chaleur est dissipée par le tuyau d'échappement dans le réservoir sous videLe système est équipé d'un régulateur de température qui adopte le réglage PID, et la précision du contrôle de température peut atteindre 1 °C.Le système peut également être contrôlé par chauffage à la vapeur et des vannes de régulation pneumatiques à film mince.

5Système de condensation: principalement utilisé pour condenser l'eau évaporée des objets secs, protégeant ainsi le fonctionnement efficace de la pompe à vide.Les grands équipements sont équipés de réfrigérateurs industriels..

6Système pneumatique: composé d'une source d'air comprimé, d'une vanne de commande, d'un système de détection de pression, etc., utilisé pour contrôler diverses vannes de vide et de matériau.

7. système d'eau de refroidissement: principalement utilisé pour refroidir certaines pompes à vide et condensateurs.

8. Système hydraulique: utilisé pour verrouiller les portes de réservoir rectangulaires et également pour exécuter le renversement des portes de réservoir. Utilisé pour ouvrir le pont de renversement lors de la configuration d'un véhicule à coussin d'air

9. Système de contrôle: Utilisé pour le contrôle de l'ensemble du fonctionnement du système, il existe deux modes de contrôle: PLC et PLC+PC, qui sont tous deux des modes de contrôle automatiques.,non seulement les paramètres de processus peuvent être facilement modifiés, mais les paramètres en temps réel peuvent également être enregistrés pour une référence future.Les appareils avec contrôle PC peuvent également définir des autorisations différentes pour différents niveaux de fonctionnement, protégeant efficacement les données de processus et prévenant les accidents de qualité et de sécurité.
