Grand tuyau de diamètre faisant la machine et soudant Machin fermeture automatique
Application :
Habituellement pour le grand tuyau d'épaisseur, si nous utilisons la plaque d'acier pour nous plier le tuyau directement, après le recourbement, le tuyau sera plat sur le joint, donc, cette machine de pré-recourbement est dedans engagée pré-courbure la plaque d'acier pour le bord de côtés des left and right deux, après le pré-recourbement, le joint de tuyau est très en rond. Ainsi nos machines sont utilisées dans le tuyau chimique d'équipement de pétrole, tuyau d'entretien d'équipements de réservation de gaz ; tube d'ingénierie municipale ; tuyau électrique d'ingénierie d'instrumentation et d'automation ; tube d'ingénierie de lutte anti-incendie ; tuyau anti-corrosif d'ingénierie d'isolation ; tube environnemental d'ingénierie ; tuyau de récipient à pression, tube d'entretien de canalisation ; conduite d'alimentation de nettoyage ; industrie chimique de pétrole.
Procédé de fabrication de tuyau :
1. Ouvrez une brèche la machine
De quelle un peu machine d'infraction nous avons besoin est selon la qualité de la fabrication du produit de la coutume. Enfin nous pouvons recommander économique et utile pour t'adapter bon alors. Ce que vous voyez l'image ci-dessous est au sujet des infractions pour deux côtés pour la bonne prochaine soudure.
2. machine de pré-recourbement
Nous devons obtenir la pré-courbure fonctionnante de morceau à deux extrémités de plat comme image suivante pour faire un bon tuyau. Évidemment il y a deux manières de le faire. On pré-plie la machine et l'autre est presse font la machine cuire au four elle-même, mais nous ne recommandons pas la dernière manière pour le grand morceau de travail pour l'usage de long temps. En raison du grand morceau de travail et de la grande force latérale, il est évidemment facilement d'endommager la machine.
Par exemple, le tuyau suivant vous a finalement incité à voir est sans pré-recourbement. Je ne pense pas que c'est le tuyau droit que vous voulez. Ainsi le pré-recourbement est important pour le tuyau et quelle un peu machine est utilisée pour pré-se plier est importante aussi bien. Il a des relations à la qualité de pré-recourbement, efficacité de travail et ainsi de suite.
3. Machine de frein de presse de commande numérique par ordinateur
Nous avons besoin d'une machine de frein de presse pour finir ce genre de tuyau. Naturellement, sans compter que le tuyau de rond-forme, il peut également faire le polygone siffler et se plier pour tous les autres angles aussi bien. Évidemment nous ferons ce tuyau avec des beaucoup des fois de recourbement. La taille de la couture est selon l'épaisseur du support d'outillage supérieur. Diluant de support d'outillage supérieur et de plus petite couture.
4. Machine automatique de fermeture et de soudure
Nous avons besoin de ce genre de machine pour obtenir la fin et la soudure de couture. Voyez en tant qu'image suivante.
La soudure à l'arc électrique protégée du gaz est au fond de la couture d'extérieur d'abord pour empêcher l'ouverture de couture. Nous n'avons besoin de l'enlever plus. Puisqu'elle est différente de la soudure submergée, aucun flux de soudure à l'arc électrique submergée ne chute.
5. Tuyau à l'intérieur de machine de soudure
Nous avons besoin de ce genre de machine pour souder la couture avec la soudure submergée à l'intérieur du tuyau. La machine est se composent souder le chariot, système de soudure, dispositif de mécanicien, soudant fondant le dispositif, système intérieur de moniteur de soudure, décapant à souder alimentant et réutilisent le dispositif, et le système de contrôle. Adoptez le chariot pour déplacer le tuyau, le type fixe par arme à feu de soudure.
Enfin il serait comme l'image suivante après tuyau à l'intérieur de machine de soudure.
6. Tuyau en dehors de machine de soudure
Nous avons besoin de ce genre de machine pour finir le tuyau en dehors de la soudure en tant qu'image suivante.
7. Le tuyau d'acier se redressent et machine combinée de redressage ronde
Ce genre de machine est employé pour rendre le tuyau d'acier droit et rond complètement.
Note :
Concernant toutes sortes de détails de machine vous devez contacter Stacy qui est un expert en faire un tuyau. Elle a déjà offert beaucoup de solutions réussies pour différents clients pour le tuyau différent.
Grande machine de baillement et de soudure de fin de tuyau/tube de diamètre
Paramètres techniques :
But principal et représentation d'équipement

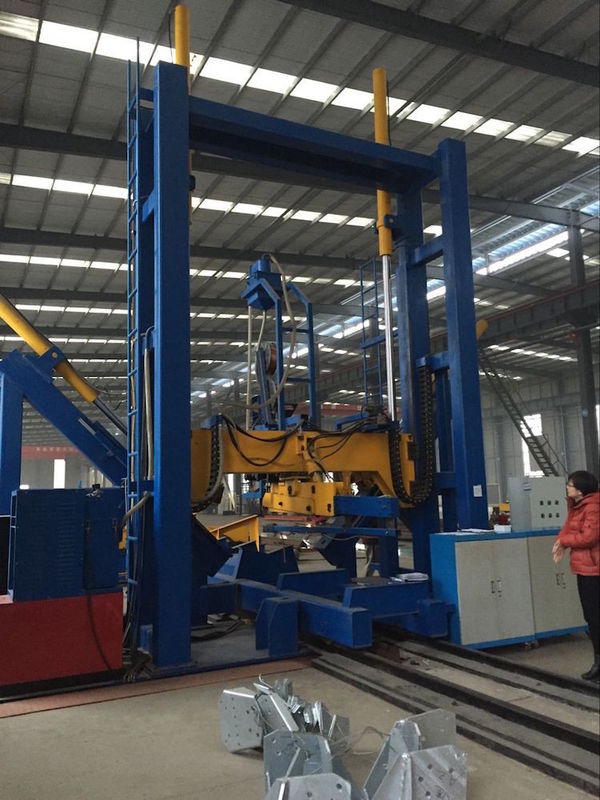

La machine automatique de fermeture et de soudure est utilisée pour la fermeture et la soudure automatiques pour les tuyaux droits de couture.
Elle comporte la machine principale, la puissance de soudure, le système mécanique d'ajustement de centre de couture de soudure et le système de contrôle central. Sa machine principale a le mécanisme fermant hydraulique, rouleaux de presse, cadre de machine, tuyau transportant le chariot et le rail.
Processus de processus approprié de gamme et de soudure
introduction
La machine automatique de fermeture et de soudure se compose de la machine principale motorisée de couture de fermeture, système de soudure, tuyau donnant le système et le système de contrôle
La pièce principale de la machine automatique de fermeture et de soudure de tuyau droit de couture est machine mécanique de couture de fermeture. Elle se compose de type de portique cadre, dispositif supérieur de rouleau de presse, dispositif de rouleau de presse de côté, traverse, et chariot de soutien inférieur. Quatre rouleaux de presse de côtés fermeront le tuyau plié, rendront la couture plus petite, et commanderont le désalignement axial de couture, et le rouleau de presse est conduit par le circuit hydraulique.
2. système de piste mécanique de couture de soudure
Adoptez la roue de guide bloquant dans la couture de soudure, forcez l'arme à feu de soudure et la couture sont alignées en même, évitent de souder la couture -dépistant pendant le procédé de soudure
3. système de soudure
Le système de soudure est composé du système de soudure de bouclier de gaz, motorisé plus le chariot de forme, arme à feu automatique de soudure de refroidissement par eau et réutilise le système de refroidissement par l'eau. La présente partie finira la pré-soudure pour le tuyau.
Le système d'entrée se compose de chariot de alimentation, siffle le dispositif de mise en place et le rail d'acier. Il est employé pour le transport de tuyau. La méthode de soudure de ce système est déplacement de tuyau, soudant la manière fixe par arme à feu de souder.
Le système de alimentation d'entraînement de chariot adopte des mailles de vitesse et de support, pour s'assurer le fonctionnement stable.
Utilisation en acier de rail 43 kilos de rail lourd, de s'assurer la rectitude
Le chariot l'a à deux vitesses, pendant la soudure, le court lentement, pendant le renvoi, court rapidement.
Le système fermant de tuyau d'acier est la partie fondamentale de cet équipement. Pendant le processus de recourbement de tuyau, le tuyau aura un certain défaut, qui apportera la difficulté à la couture se fermante. Nous adoptons trois points ajoutant la pression, deux points soutenant la manière de résoudre ce problème.
Le système fermant inclut les rouleaux de gauche à droite de presse, vers le haut de et les rouleaux inférieurs de presse, vers le haut de et le chariot de soutien inférieur
Le rouleau de gauche à droite de presse exige la synchronisation de grande précision, et est conduit par le cylindre avec le dispositif hydraulique de synchronisation.
Vers le haut de et les rouleaux inférieurs de presse presseront et appartement la couture, pour éviter le désalignement de couture.
Vers le haut de et le chariot de soutien inférieur est type fixe, et monté dans le chariot.
système de contrôle 6
Utilisant le PLC réaliser le contrôle de programme, et le moteur d'entraînement de tuyau est règlement stepless de vitesse d'inverseur, sortie constante de couple
L'équipement fait protéger des nombres d'essai et de sécurité le dispositif, et équipé de 1 ensemble d'armoire de commande principale et de 1 boîte de contrôle.
Dans la boîte de contrôle, il place l'interface homme-ordinateur de grand-écran, nous pouvons faire l'arrangement numérique pour le paramètre et la fonction de soudure d'équipement
Caractères d'équipement
Notre machine a l'avantage de la modularité, le mécanise, et automation
Paramètre technique
tuyau approprié de ● : Tuyau droit de couture
diamètre de tuyau de ● : Φ500-Φ1000mm
épaisseur de tuyau de ● : 10-30mm
longueur de tuyau de ● : ≤12m
Méthode de soudure de ● : CO2 et magnétique
Devise de soudure de ● : 600A
vitesse de soudure de ● : 0.2-0.8m/min
transport de tuyau de ● : Chariot motorisé
vitesse de chariot de ● : 0.2-1.5m/min
vitesse de renvoi de chariot de ● : 10m/minute
Liste de composantes principales
| Nombre | Nom | Quantité | Marque |
| 1 | Machine principale | 1 | |
| 2 | Tuyau donnant le système | 1 | |
| 3 | Système fermant de couture mécanique | 1 | |
| 4 | Couture mécanique dépistant le dispositif | 1 | |
| 6 | source de la soudure 630A | 1 | Lincoln |
| 7 | Mécanisme d'alimentation de fil | 1 | Lincoln |
| 8 | 500 une arme à feu de soudure de refroidissement par l'eau | 1 | L'Allemagne TBI |
| 9 | Boîte de refroidissement par l'eau | 1 | |
| 10 | Système de contrôle | 1 |
