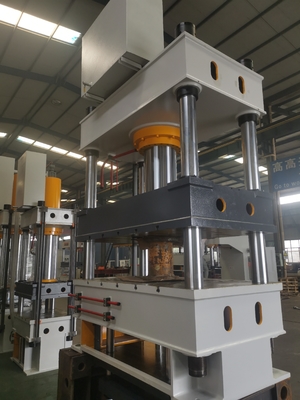

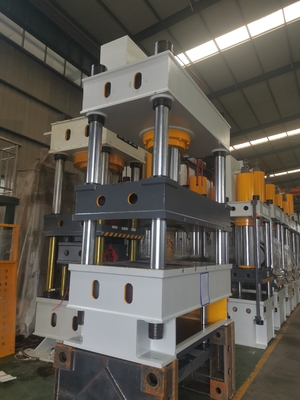

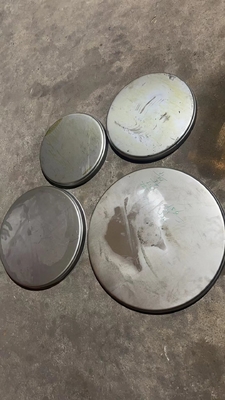

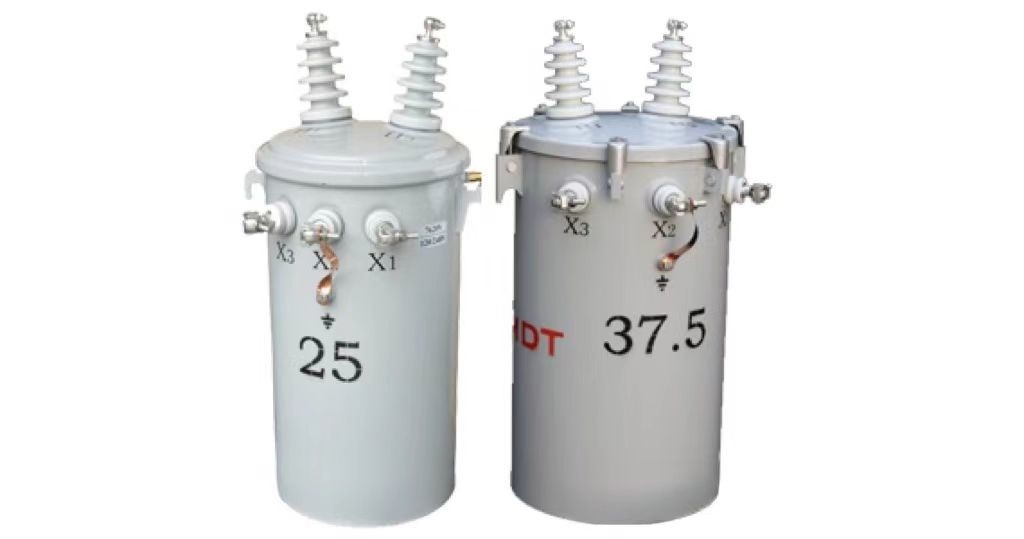

Presse hydraulique de 250 tonnes pour faire le couvercle du réservoir du transformateur

Description de la proposition technique

1"L'environnement de travail de la machine

●Température: 0 °C à -50 °C.

●Humidité: humidité relative inférieure à 35% à 65%.

●Tension: 380 V à 50 Hz.

●Site d'installation: moins de poussière

● Altitude: inférieure à 1000 m

2,Principaux paramètres techniques de la machine

3,Fourniture de pièces de support principales:

4,Performance et caractéristiques:

Cette machine dispose d'un mécanisme d'alimentation indépendant et d'un système électrique, et adopte un contrôle centralisé des boutons.Le système hydraulique utilise des vannes intégrées, avec une structure compacte, une action sensible et fiable, une vitesse rapide, une faible consommation d'énergie et un faible bruit.La pression de travail et la portée de déplacement de cette série de produits peuvent être ajustés en fonction des besoins de travail.

5,Résumé de la structure:

Cette machine se compose de deux parties principales: le moteur principal et le mécanisme de commande, qui sont reliés par des conduites d'huile et des dispositifs électriques pour former un tout.,le dispositif principal de la bouteille, etc. Le mécanisme de commande est constitué d'une station de pompage hydraulique, d'une boîte électrique, d'une console de commande mobile, etc.La structure et les fonctions de chaque partie sont décrites comme suit::

1)carrosserie

Le corps de cette machine adopte une structure à trois poutres et à quatre colonnes: il est composé de poutre transversale supérieure, de curseur, de banc de travail, de cylindre principal, de plateau hydraulique, de colonne, de système de commande,et composants de systèmes électriques.

2) Bouteille principale

Le bloc principal du cylindre est fixé à la table, et l'extrémité inférieure de la tige du piston est reliée par une bride, un boulon et un curseur.La tête de piston est divisée en deux chambres d'huile avec des anneaux d'étanchéité de type YX dans des directions opposéesLe cercle extérieur de la manche de guidage est équipé d'un anneau O, qui est verrouillé avec la bride et le boulon pour assurer l'étanchéité du port de la cylindrée.Installez un anneau de poussière sur la bride du cylindre pour assurer la prévention de la poussière de la tige du piston.

3) Dispositif de limitation de portée

Le dispositif limite est installé sur le côté droit de la machine et sert principalement à contrôler la distance de course du curseur.

4) Station hydraulique

La pompe hydraulique est constituée d'un réservoir d'huile, d'une pompe à piston axiale, d'un moteur électrique, d'une soupape à double prise, d'un filtre à huile autocollant haute pression et d'un filtre à air,monté sur le côté droit de la machine.

Le réservoir de carburant est constitué de composants soudés en tôle d'acier Q235 et un manomètre est installé à l'extrémité avant pour observer la pression.Installez une jauge de niveau dans le réservoir d'huile pour observer le niveau d'huileUn filtre à huile à haute pression à auto-étanchéité est installé au port d'aspiration de la pompe à huile pour assurer la propreté de la pompe et du système hydraulique.Un filtre à air est installé sur le panneau du réservoir, et le couvercle supérieur peut être ouvert pour le ravitaillement.

5) Pompes à piston axiale

Ce système hydraulique adopte la pompe à piston axiale YCY14-1B. Les instructions peuvent être trouvées dans le manuel d'utilisation de la pompe à piston axiale, et il n'y a pas de vue d'ensemble ici.

6) Valve à cartouche à double sens

Sa structure est principalement constituée de pièces encastrées, de plaques de couverture de commande, de vannes de commande pilote et de blocs de vannes intégrés,

a. Le composant de prise se compose d'un inserteur de vanne, d'un joint, d'un corps de vanne, etc. Il peut s'agir d'une vanne à cône ou d'une structure de vanne à bobine.et ainsi de suite. du débit d'huile dans le circuit d'huile.

b. La plaque de couverture de commande est composée de divers composants de commande micro-pilote et d'autres composants hydrauliques intégrés à la plaque de couverture.La combinaison de divers composants de commande micro-pilote intégrés et de vannes de commande pilote peut contrôler l'état de fonctionnement de la vanne plug-inLa plaque de couverture de contrôle est divisée en plaque de couverture de contrôle directionnel, plaque de couverture de contrôle de pression et plaque de couverture de contrôle de débit.

c. La soupape de commande pilote est installée sur la plaque de couverture de commande pour contrôler l'action de la soupape directionnelle électromagnétique enfichable, et ses composants sont des soupapes directionnelles électromagnétiques.

d. Le bloc de vanne intégré est utilisé pour installer des prises, des couvercles de commande et d'autres vannes de commande, et pour communiquer avec les circuits d'huile principal et de commande.

6,Résumé du système hydraulique

Le système hydraulique est constitué de dispositifs de conversion d'énergie (pompes et bouteilles d'huile), ainsi que de dispositifs de transfert d'énergie (réservoirs d'huile, oléoducs), etc.conduire le curseur pour compléter divers cycles d'action.

7,Système de commande électrique

1La machine est équipée d'une boîte de commande électrique indépendante, qui peut déplacer librement les deux côtés de l'équipement, et des boutons centralisés contrôlent le fonctionnement de l'ensemble de la machine.

8,Système d'exploitation

1) Il dispose de deux modes de fonctionnement: découpage et semi-automatique, et de deux opérations de procédé: course fixe et pression constante.

2) La course du curseur est réglée par un dispositif de commande sans contact.

3) La pression du cylindre principal est réglée par la vanne de régulation de la pression.

4) Le temps de maintien de la pression peut être réglé librement
