Taille de coupe (mm): | 3 000 × 1500 | Voyage efficace: | L'essieu X ((mm) 3050;l'essieu Y (mm) 1520;l'essieu Z (mm) 100 |
---|---|---|---|
Exactitude de PositionaI: | Pour les véhicules à moteur à commande numérique, la valeur maximale de la valeur maximale de la val | Laser à fibres: | Chine MAX-12000W |

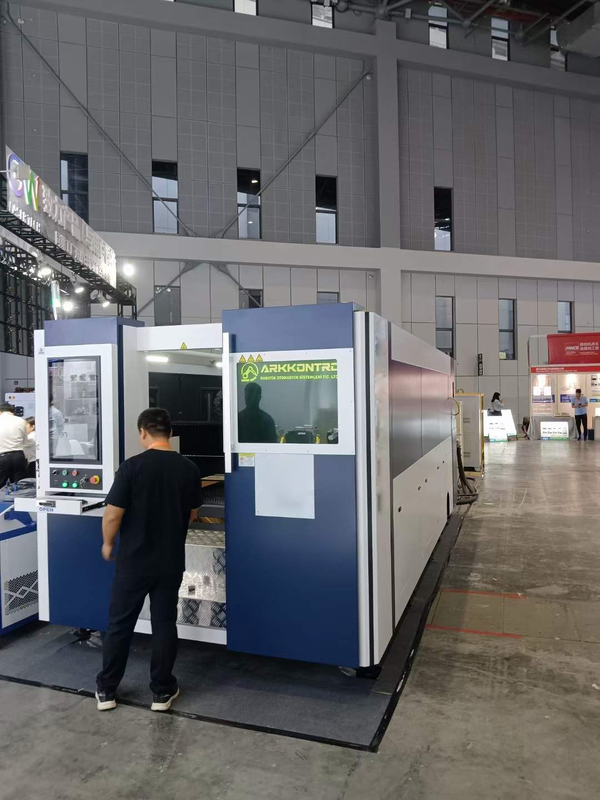

Surligner: | Machine de découpe laser à fibres 3015W,découpeuse de laser de la fibre 12000W,deux tables Machine de découpe au laser à fibre |
Introduction du produit
Principales caractéristiques
1"L'efficacité de conversion photoélectrique peut atteindre 30%, soit deux à trois fois celle du CO2;
2,Moins de consommation d'énergie, CO2 est de 20% ~ 30%;
3, Pas de gaz de travail laser, peut économiser beaucoup de coûts de maintenance laser;
4La transmission par fibre optique, sans lentille réfléchissante, n'a pas besoin d'ajuster la trajectoire de la lumière.
5Utilisé pour couper les métaux non ferreux, les alliages d'aluminium, le cuivre et autres matériaux
Caractéristiques du produit:
10"Software de coupe spécial, experts en technologie de coupe, fonctions d'appel de données;
11Système de ravitaillement automatique
12"Vallée proportionnelle de pression de gaz de coupe pour réglage automatique, pas besoin de réglage manuel;
La configuration de base du produit et les paramètres techniques
Je ne veux pas. | Définition | Marque |
1 | Corps principal de la machine | usine |
2 | Armoire à commande numérique | usine |
3 | Échange de travail | usine |
4 | Laser à fibres | Chine MAX-12000W |
5 | appareil de refroidissement laser | Je suis HanLi. |
6 | Tête de découpe au laser | Shanghai BOCI BLT442, mise au point automatique |
7 | THC capacitif | Cypcut BCS100 |
8 | Système CNC | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
9 | Réducteur de précision | Allemagne Techmech |
10 | Plateau à engrenages | Japon SMAGIC |
11 | Servo moteur | La Chine est une innovation |
12 | Guide linéaire | Japon SMAGIC |
13 | Valve proportionnelle | Japon SMC |
14 | Pièces électroniques | France Schneider |
15 | Valve électromagnétique | Japon SMC |
16 | Stabilisateur de tension | Shanghai Huadong est une ville |
17 | Délai de sécurité | Allemagne Pilz |
18 | Rideau d'écran de sécurité | Chine LNTECH |
19 | Fermeture de serrure magnétique | usine |
20 | Caméra intérieure et moniteur latéral arrière | usine |
21 | Système de lubrification automatique | usine |
22 | Vitres pour fenêtres | Norme CE OD7 |
23 | Compresseur d'air | Optionnel |
24 | Équipement d'échappement de poussière | Optionnel |
2,Paramètres de la technologie des machines-outils
Définition | Paramètres techniques | ||
Taille maximale de coupe (mm) | 3 000 × 1500 | ||
Des déplacements efficaces | Axe X (mm) | 3050 | |
Axe Y (en mm) | 1520 | ||
Axe Z (mm) | 280 | ||
Précision positionnelle | Pour les véhicules à moteur à combustion | ± 0.03 | |
Pour les véhicules à moteur à combustion | ± 0.03 | ||
Axe Z (mm/m) | ± 0.01 | ||
précision de positionnement répétée | Axe X (mm) | ± 0.02 | |
Axe Y (en mm) | ± 0.02 | ||
Axe Z (mm) | ± 0.005 | ||
Vitesse de positionnement rapide | Pour les véhicules à moteur électrique | 100 | |
Pour les véhicules à moteur à combustion | 100 | ||
Axe Z (m/min) | 30 | ||
Dimension L × W × H ((mm) | 8790×2465×2105 (pour référence) |
3Paramètres du laser et du procédé
Les postes | Paramètres techniques | |
mode de fonctionnement | Modulation continue ou continue | |
Puissance du laser ((W) | 12000 | |
Longueur d'onde du laser (nm) | Pour les appareils à commande numérique | |
La fréquence de modulation maximale ((KHz) | 5 | |
mode laser | Mode unique | |
Qualité optique (M2) | 4 mm*mrad | |
Plage de réglage de la puissance (%) | 10 à 100 | |
Longueur de la fibre (m) | 15 | |
Type de refroidissement | refroidissement par eau | |
Température de fonctionnement (°C) | 10 à 40 | |
Stabilité à long terme (24h) | < ± 3% | |
Durée de vie du laser | 100000 | |
Consommation totale d'énergie (Kwh) | 36 |
4,Exigences environnementales
|
Température de l'environnement de travail | -5°C à 50°C |
|
Humidité relative | 70% non condensé |
|
Environnement environnant | Ventilez, pas d'impact à moins de 5 mètres. |
|
Apport de tension électrique | Pour les appareils à commande numérique: |
|
Fréquence d'alimentation | 50 Hz |
|
Puissance d'entrée | 100 kW |
|
Type de mise à la terre | Directement centralisé |
Introduction de composants importants
1,Corps de la machine
Le corps de la machine avec la structure de la boîte de soudage, après le processus de recuit de soudage, le procédé technologique de soudage au recuit au recuit à l'usinage, le vieillissement par vibration,semi-finition au vieillissement par vibration, terminer l'usinage, mieux résoudre le stress dû au soudage, l'usinage, améliorer ainsi considérablement la stabilité de la machine-outil, peut garder la précision de la machine pendant une longue période.
2,Faisceau transversal
Corps de faisceau avec la méthode de l'intégrationde l'aluminium, le recuit traité après le relâchement des contraintes, le procédé pour les pièces moulées au recuit au recuit à l'usinage brut, au vieillissement par vibration, à la semi-finition au vieillissement par vibration, à l'usinage de finition,d'une épaisseur n'excédant pas 1 mm, assure la résistance, la rigidité et la stabilité de la poutre dans son ensemble, peut maintenir
la précision du faisceau pendant une longue période.
Laser à fibres
La source laser MAX est une nouvelle génération de pompe à semi-conducteurs à plage spectrale proche infrarouge (1070 ~ 1090 nm) système laser à fibre de ytterbium dopé en mode continu unique, elle a une puissance élevée,la qualité idéale du faisceauLe système laser a une fiabilité inégalée et élevée par rapport à divers lasers à l'état solide et aux lasers à gaz, ses avantages sont:large gamme de sélection de longueur d'onde, un rapport signal/bruit extrêmement faible, une grande stabilité et une longue durée de vie des sources de pompes sont utilisées.
Uniquement à titre de référence
Principales caractéristiques
Système CNC
Principales fonctions
Tête de coupe
Paramètre de coupe au laser (uniquement à titre de référence)
Matériel | Épaisseur (mm) | Gaz de coupe | Vitesse de coupe ((m/min) | Puissance (W) | Pressure à couper (barre) | Focalisation de coupe ((mm) |
CS (Q235B) |
6 | L'air | 13 | 12000 | 12 à 14 | - Je ne sais pas.5 |
N2 | 16 | 12000 | 12 à 14 | -1 à 2 | ||
O2 | 2.8 à 2.9 | 3000 à 3500 | 0.6 à 0.8 | 7 à 8 | ||
8 | L'air | 10.5 | 12000 | 14 à 16 | - Deux à deux.5 | |
N2 | 10 | 12000 | 14 à 16 | - 2 à 3 | ||
O2 | 2.5 à 2.6 | 4000 à 4500 | 0.6 à 0.8 | 8 à 9 | ||
10 | L'air | 8 | 12000 | 14 à 16 | - 3 à 4 | |
N2 | 6 | 12000 | 14 à 16 | - 3 à 4 | ||
O2 | 2.2 à 2.3 | 4500 à 5000 | 0.6 à 0.8 | 9 à 10 | ||
12 | L'air | 5 | 12000 | 14 à 16 | - 4 à 5 | |
N2 | 4 | 12000 | 14 à 16 | - 4 à 5 | ||
O2 | 1.9 à 2 | 6000 à 7000 | 0.6 à 0.8 | 9 à 10 | ||
14 | L'air | 4 | 12000 | 14 à 16 | - 6 à 7 | |
N2 | 3.5 | 12000 | 14 à 16 | - 6 à 7 | ||
O2 | 1.6 | 7000 à 8000 | 0.6 à 0.8 | 9 à 10 | ||
16 | L'air | 2.8 | 12000 | 14 à 16 | - 8 à 9 | |
N2 | 2.6 | 12000 | 14 à 16 | - 8 à 9 | ||
O2 | 1.5 | 8000 à 9000 | 0.6 à 0.8 | 10 à 11 | ||
18 | L'air | 2.1 | 12000 | 14 à 16 | - 10 à 11 | |
O2 | 1.45 | 12000 | 0.6 à 0.8 | 10 à 11 | ||
20 | L'air | 1.7 | 12000 | 16 à 18 ans | - 11 à 12 | |
O2 | 1.4 | 12000 | 0.6 à 0.8 | 11 à 12 | ||
22 | L'air | 1.1 | 12000 | 18 à 20 | - 14 à 15 | |
O2 | 1.2 | 12000 | 0.6 à 0.8 | 11 à 12 | ||
25 | O2 | 1 | 12000 | 0.6 à 0.8 | 11 à 12 | |
30 | O2 | 0.4 | 12000 | 0.6 à 0.8 | 13 à 14 | |
35 | O2 | 0.35 | 12000 | 0.9 à 1.1 | 13 à 14 | |
40 | O2 | 0.3 | 12000 | 1.2 à 1.5 | 13 à 14 | |
45 | O2 | 0.2 | 12000 | 1.2 à 1.5 | 13 à 14 | |
Les SS (SUS304) |
6 | L'air | 17 | 12000 | 12 à 14 | -1 à 2 |
N2 | 16 | 12000 | 12 à 14 | -1 à 2 | ||
8 | L'air | 14 | 12000 | 14 à 16 | - 2 à 3 | |
N2 | 10 | 12000 | 14 à 16 | - 2 à 3 | ||
10 | L'air | 11 | 12000 | 14 à 16 | - 3 à 4 | |
N2 | 6 | 12000 | 14 à 16 | - 3 à 4 | ||
12 | L'air | 8 | 12000 | 14 à 16 | - 4 à 5 | |
N2 | 4 | 12000 | 14 à 16 | - 4 à 5 | ||
14 | L'air | 6 | 12000 | 14 à 16 | - 6 à 7 | |
N2 | 3.5 | 12000 | 14 à 16 | - 6 à 7 | ||
16 | L'air | 4 | 12000 | 14 à 16 | - 7 à 8 | |
N2 | 2.6 | 12000 | 14 à 16 | - 7 à 8 | ||
18 | L'air | 3 | 12000 | 14 à 16 | - 10 à 11 | |
N2 | 2 | 12000 | 14 à 16 | - 10 à 11 | ||
20 | L'air | 2 | 12000 | 16 à 18 ans | - 11 à 12 | |
N2 | 1.6 | 12000 | 16 à 18 ans | - 11 à 12 | ||
25 | L'air | 1.3 | 12000 | 18 à 20 | - 14 à 15 | |
N2 | 1.1 | 12000 | 18 à 20 | - 14 à 15 | ||
30 | L'air | 0.8 | 12000 | 18 à 20 | - 17 à 18 | |
N2 | 0.2 | 12000 | 18 à 20 | 6 à 7 | ||
40 | N2 | 0.15 | 12000 | 18 à 20 | 6 à 7 | |
50 | N2 | 0.1 | 12000 | 18 à 20 | 5 à 6 | |
L'Allemagne 6061) |
6 | L'air | 12 | 12000 | 12 à 16 | - 2 à 3 |
8 | L'air | 8 | 12000 | 16 à 18 ans | - 3 à 4 | |
10 | L'air | 5 | 12000 | 16 à 18 ans | - 5 à 5.5 | |
12 | L'air | 3 | 12000 | 16 à 20 | - 6 à 6.5 | |
14 | L'air | 2.5 | 12000 | 16 à 20 | - 7 à 8 | |
16 | L'air | 1.8 | 12000 | 16 à 20 | - 8 à 9 | |
18 | L'air | 1.2 | 12000 | 16 à 20 | - 9 à 10 | |
20 | L'air | 0.8 | 12000 | 16 à 20 | - 10 à 11 | |
22 | L'air | 0.5 | 12000 | 16 à 20 | - 11 à 12 | |
D'autres métaux | 6 | L'air | 10.5 | 12000 | 12 à 16 | - 2 à 3 |
8 | L'air | 7 | 12000 | 16 à 18 ans | - 3 à 4 | |
10 | L'air | 4 | 12000 | 16 à 18 ans | - 5 à 5.5 | |
12 | L'air | 2.2 | 12000 | 16 à 20 | - 6 à 6.5 | |
14 | L'air | 2 | 12000 | 16 à 20 | - 7 à 8 | |
16 | L'air | 1.5 | 12000 | 16 à 20 | - 8 à 9 | |
18 | L'air | 0.9 | 12000 | 16 à 20 | - 9 à 10 | |
20 | L'air | 0.7 | 12000 | 16 à 20 | - 10 à 11 | |
22 | L'air | 0.4 | 12000 | 16 à 20 | - 11 à 12 | |
L'épaisseur des matières vertes signifie qu'elles peuvent être traitées pendant de longues périodes et en grandes quantités. | ||||||
L'épaisseur jaune du matériau indique qu'il peut être transformé, mais à mesure que la température du matériau augmente, les fluctuations de pression de coupe, la composition inégale des plaques et d'autres facteurs fluctuent,le processus de traitement est instable, il est recommandé d' utiliser un laser de plus grande puissance. | ||||||
L'épaisseur rouge du matériau signifie qu'il peut être coupé et non transformé en lots. |
Coût de fonctionnement: (uniquement à titre de référence)
Je ne veux pas. | Nom | Demandes en quantité |
1 | Électricité | 30-35 kW/h (en tenant compte du facteur de puissance) |
2 | Oxygène | 6L à 7L/h |
3 | Nitrogen | 16L à 20L/h |
4 | Lentilles de protection | 3 à 4 pièces par mois |
5 | Une buse | 3 à 4 pièces par mois |
Produits de consommation
Je ne veux pas. | Nom | Je ne sais pas. | Unité |
1 | Lentilles de protection | 20 | pc |
2 | écouvillons | 20 | pc |
3 | Anneaux en céramique | 1 | pc |
Le client prépare les pièces:
Je ne veux pas. | Nom de l'article | Spécifications | Quantité utilisée |
1 | Cable d'alimentation de la machine | 10 mm2*8 | 25m, selon le site |
2 | Cable de mise à la terre de la machine | 10 mm2 | 25m, selon le site |
3 | Barres de cuivre de mise à la terre | Diamètre: 35 mm | 2.5m |
4 | eau désionisée | Deuxième année | 100 litres |
5 | Boîte de commutation | 220V 2 phases, 380V 3 phases, cinq fils | 2 |
6 | Joints de tuyauterie à haute pression | En ligne pour le compresseur d'air. | 2 |
7 | Pipe à gaz | 10 mm | 20m |
8 | Bouteille d'oxygène | - 220 litres | 1 |
9 | Cylindre à N2 | - 220 litres | 1 |
10 | Carburateur ((avec régulateur de pression et tuyau) | 100 litres | 1 |
11 | Énergie d'entrée | > 80 kW | 1 |
