Alimentation automatique et longueur fixe coupant la chaîne de production

Proposition technique

Série automatisée flexible d'équipement de tôle

1, introduction à l'alimentation automatique et longueur fixe coupant la chaîne de production :

1) Il peut effectivement réduire l'intensité de travail des opérateurs, améliorer l'efficacité de production, et évite des risques en matière de sécurité.

2) Utilisant un encorbellement du portique 2000kg manipulant le bras robotique alimentez à automatiquement et sans interruption la machine de alimentation servo de longueur fixe.

3) Adoptant les ensembles multiples de tasses résistantes d'aspiration d'huile, avec la force élevée d'aspiration et longue la durée de vie, évitant effectivement des éraflures sur le conseil.

4) La machine de alimentation automatique conduite par servo de longueur fixe, combinée avec les brides hydrauliques automatiques, peut exactement alimenter et couper la découpeuse selon la taille réglée.

5) L'utilisateur peut commander l'écran tactile pour commuter entre le mode d'alimentation automatique et le mode d'alimentation manuel, appropriés pour différents états fonctionnants.

6) Les pièces mobiles de l'équipement sont conduites par les moteurs servo de couple ultra-rapide et élevé, combinés avec les guides linéaires importés originaux, qui ont la vitesse courante rapide et l'exactitude de positionnement élevée.

L'équipement flexible automatisé de tôle est particulièrement approprié à la production flexible à grande échelle. Il joue un rôle très important de qualité stabilisante du produit, améliorant l'efficacité de production, améliorant des conditions de travail, et rapidement mettant à jour des produits.

2, paramètres techniques de l'alimentation automatique et longueur fixe coupant la chaîne de production :

1)Les dimensions hors-tout de la section de alimentation et de coupure automatique sont 10.5M dans la longueur * 7.5M dans la largeur * 4M dans la taille.

2)La tasse d'aspiration de vide adopte les ensembles multiples de tasses d'aspiration, et chaque ensemble de tasses d'aspiration peut être manuellement ajusté en position. Équipé de s'ouvrir indépendant et de valves fermantes, de diverses tasses d'aspiration de vide peuvent être ouvertes et fermées en tant que nécessaire, facilitant le transport des plats de différentes tailles et caractéristiques.

La section avant du support de tasse d'aspiration est équipée d'une fonction de division pneumatique, qui tient compte de la division automatique des plats en-dessous de 2MM, limitant la nécessité d'absorber les plats multiples immédiatement.

3) Le robot de manipulation convient à la manipulation ultra-rapide et au chargement des plats avec une largeur maximum de 6M * de 2M et d'un poids de moins que 2000kg.

4)Le plat est transporté utilisant un type manipulateur en porte-à-faux de portique, et les bras de levage et d'oscillation sont conduits par un moteur servo par un réducteur de précision. Toute la course de levage est 1.2M, toute la course de traduction est 5.4M, la vitesse de levage est 5-12M/min, et la vitesse de traduction est 10-40M/min, qui est infiniment réglable.

5)L'alimentation servo est équipée d'une bride pneumatique avec une tige pousseuse, avec une vitesse de longueur fixe de 30M/min et une exactitude de positionnement répétée du ± 0.5mm.

6)Les conseils coupés sont transportés hors de la découpeuse par un convoyeur de coupure ultra-rapide et automatiquement empilés par un ascenseur hydraulique. La largeur de empilement maximum de l'ascenseur hydraulique est 500mm * 6000mm, la largeur de empilement minimum est 100mm * 6000mm, et la hauteur d'empilement maximum est 550mm. (Si la largeur de coupe du conseil est moins de 100mm * 6000mm, et les conditions de empilement ne peuvent pas devoir réalisé embarquer des raisons, un camion de réception peut être placé dans le secteur d'empilement et être transporté par un convoyeur au camion de réception pour former un matériel de coupure.)

7) L'équipement doit être équipé d'un approvisionnement de courant alternatif 380V40A et d'une source d'air comprimé avec une pression d'utilisation de 0.6MPa.

8)L'environnement de travail de cette machine devrait rencontrer l'environnement d'intérieur avec une hygrométrie de moins de 75%, aucune perturbation électromagnétique inflammable, explosive, forte, aucun gaz corrosifs, aucun éclaboussement liquide, et bon éclairage.

3, la composition de l'alimentation automatique et longueur fixe coupant la chaîne de production :

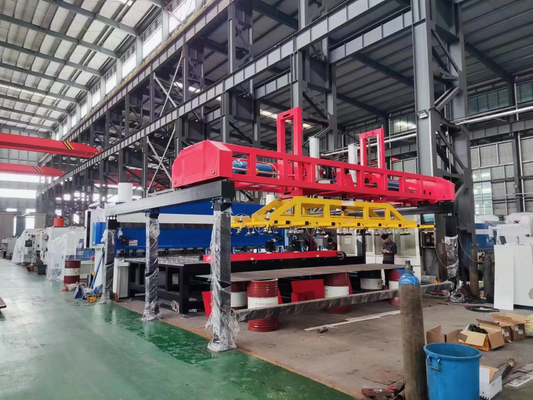

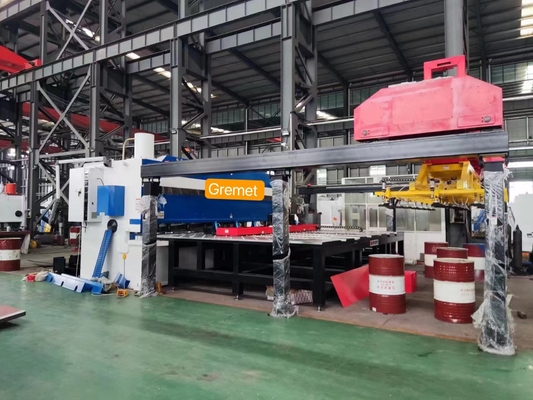

La chaîne de production de coupe d'alimentation automatique et de longueur fixe se compose d'un encorbellement du portique 2000kg manipulant le manipulateur, les ensembles multiples de supports de tasse d'aspiration de vide, les machines de alimentation servo de longueur fixe, les palettes pneumatiques, les convoyeurs de décharge, levage hydraulique et les machines d'empilement, les systèmes pneumatiques, les systèmes de contrôle de commande numérique par ordinateur, etc. La machine entière adopte des concepts de construction européens, avec une structure stable, une esthétique pratique, et un entretien facile.

Le système cartésien de mouvement de système du même rang de l'encorbellement du portique 2000kg manipulant le manipulateur est conduit par le moteur servo par le réducteur de précision pour la traduction et le levage. Pour éviter la poutre de portique du recourbement dû à la déformation de gravité pendant l'opération à long terme, l'acier 16Mn allié avec l'excellente rigidité et la dureté est employé pour la fabrication. L'ensemble entier de soudure est soumis au traitement de détente de vibration et traité par une fraiseuse de grand portique de commande numérique par ordinateur. Bons rigidité et de grande précision.

Le groupe de tasse d'aspiration adopte les ensembles multiples de type de PFG-150-N tasses résistantes d'aspiration d'huile avec un diamètre de 150mm (une seule tasse d'aspiration peut produire d'une force d'aspiration de 100kgf sous une pression de vide de -0.06mpa), qui peut sucer des feuillards avec une largeur maximum de 2000mm * de 6000mm et d'un poids de 2000kg. Les tasses d'aspiration sont également distribuées sur le cadre de tasse d'aspiration composé de tuyaux d'acier à parois épaisses et peuvent être ajustées en certaine position. Les tasses d'aspiration à différentes positions peuvent être fermées en ouvrant et en fermant le robinet d'isolement,

Chargement automatisé des plats avec différentes tailles. Le support de tasse d'aspiration est équipé d'un cylindre de division pneumatique, qui peut empêcher les feuilles multiples de matériaux en-dessous de 2mm de l'chargement immédiatement. Le système de vide est équipé d'un dispositif de protection de coupure électrique. S'il y a une coupure électrique soudaine pendant le travail, la tasse d'aspiration peut également tenir le conseil pendant une certaine période, le rendant commode pour que les employés enlèvent sans risque le conseil et pour l'empêchent de tomber et d'endommager l'équipement.

La machine de alimentation servo de longueur fixe est un produit traditionnel de notre société, qui a des fonctions telles que l'arrangement multi de taille, la longueur fixe de alimentation ultra-rapide, et la dernière feuille étant alimentée par la lame. Le cadre global adopte la soudure du tuyau d'acier 345, le traitement de détente de vibration, et le traitement de fraisage de portique à grande échelle de commande numérique par ordinateur. Le type bride d'intervalle de rouleau de plaque de pression est installé devant le tranchant de la découpeuse, et des brides hydrauliques sont utilisées. La force de fixage de chaque groupe de brides est plus grande que 100kg. Les brides sont conduites par un moteur servo de grande inertie, des vis importées de boule, et des guides linéaires, qui ont les avantages de la vitesse d'alimentation rapide et de l'exactitude de positionnement élevée. L'établi adopte l'installation des boules de roulement universelles pour réduire la résistance courante du conseil et pour réduire des éraflures sur le conseil.

La bride est équipée d'une tige pousseuse télescopique, et quand la bride approche la découpeuse, la feuille restante peut être envoyée par la tige pousseuse télescopique au tranchant de la découpeuse.
