Machine froide de Spining de fin de plat de feuille de tour de repoussage au tour de commande numérique par ordinateur de Φ300mm

Spécifications froides de machine à filer de Φ300mm

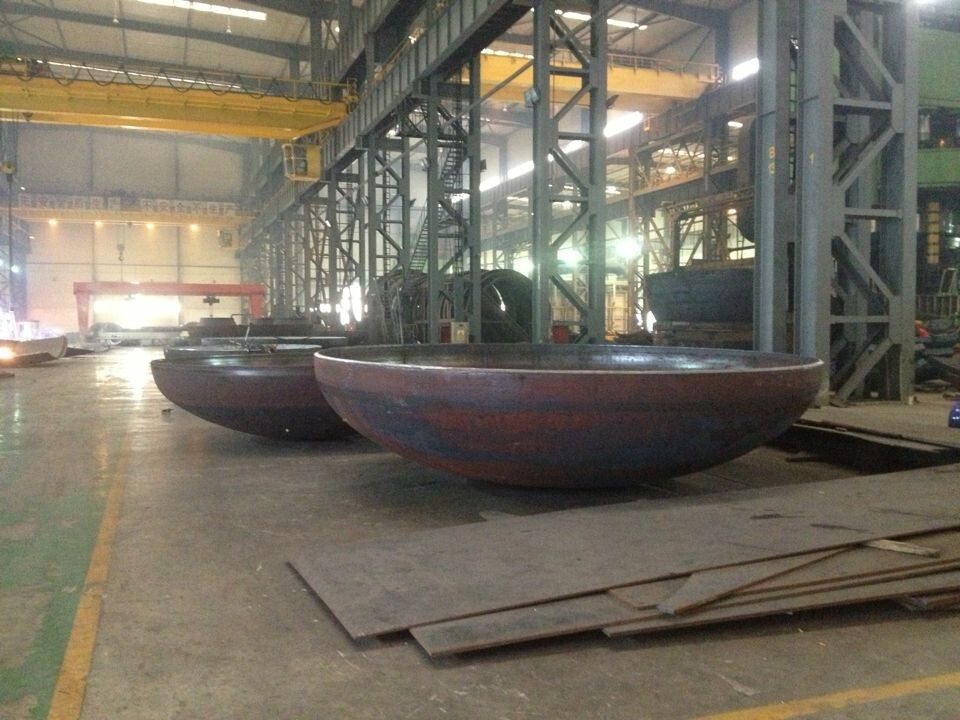

(Extrémité de plat faisant l'équipement pour le récipient à pression : réservoirs de stockage de pétrole)

Nous sommes fabricant professionnel pour la machine d'extrémité de plat. En Chine, des machines d'extrémité de plat de 70% sont faites par nous. Nous sommes chef d'association de machine d'extrémité de plat, et norme rédigée de machine d'extrémité de plat.



1)Paramètre technique de machine de bordure :



ARTICLE	NOM	PARAMÈTRE
1	Épaisseur maximale S de plat	Q235 16mm
2	Épaisseur minimale S de plat	Acier inoxydable 2mm
3	Rayon maximal de plat	R450mm
4	Rayon minimal de plat	R30mm
5	Diamètre maximum d'extrémité ellipsoïde de plat	D=3200
6	Diamètre minimum d'extrémité ellipsoïde de plat	D=850
7	Formation du diamètre d'axe de roue	D=160mm
8	Formation de la puissance de rotation de roue	Double vitesse de N=32KW/26KW



conditions 2.Additional de plier la machine



a) la pression du cylindre oblique, cylindre avant, maintenant doit montrer sur l'indicateur de pression et pourrait être réglable. La vitesse des cylindres avant et arrière a pu être réglable. La pression hydraulique de station a pu montrer sur la mesure et réglable



roue de pression de b) A (montée sur l'axe), et extinction du traitement HRC46 | 50.



c) 11 roues de formation, R30, R50, R80, R100, R150, R200, R250, R300, R350, R400, R450, R500, R550, R600, R650, R700, R760, R820. Matériel QT600-3, identifié par le timbre. La formation de la roue doit avoir la bonne résistance à l'abrasion ; l'extrémité de plat doit avoir le bon lustre après la rotation.



d) Make sure maintenant le travail de cylindre normalement



force d'écrou d'e) (pour la vis) : la résistance à l'abrasion doit ZHA166-6-3-2 (laiton en aluminium), celui est le cuivre 9-4.



taille intérieure 3383mm, taille totale 4883mm de f)



paramètre technique de la machine 3.Pressing



ARTICLE	NOM	PARAMÈTRE
1	pression	400T
2	Distance entre les logements principaux	4400
3	Pression d'utilisation maximale de cylindre principal	25Mpa
4	Moteur principal	55KW



conditions 4.Additional de presse à mouler

la tige de piston de cylindre de presse à mouler d'a) adopte la fonte effrayante, cylindre adopte 35 # des pièces forgéees, courses assurent la production de l'extrémité ellipsoïde de plat de Φ3200mm.



b) la rigidité de cadre de presse à mouler devrait être suffisante, garantie pendant 10 années. Quand la pression supérieure de moule atteint à 20Mpa, le degré central de débattement de supérieur et rayonnent plus bas ne devrait pas dépasser 1.8mm (réalisez le niveau de pression de précision, la déformation f = Δ/L = 1/2500). La tige de piston de cylindre devrait être chrome peint et poli, la charge de machine devrait être pas moins de 12 tonnes.



c) le vendeur fournit à 5 ensembles pressant l'outillage, R600, R900, R1200, R1500, R1700 le matériel QT600-3, marqué le timbre.



d) avec des fonctions d'opération automatique et manuelle, la pression a pu montrer sur la mesure et réglable



5. description de canalisation

a) fabricants de la pompe axiale, pièces hydrauliques, appareils électriques, incidences, réducteur, moteur, moteur d'huile comme suit :

Pompe axiale : La Chine

Valve directionnelle de solénoïde : La Chine

Appareils électriques : A, contrôleur programmable de PLC (Japon Mitsubishi) B, contacteurs, commutateurs : Schneider ou Omron.

Incidences : pièces principales (SKF), d'autres (la Chine)

Réducteur : La Chine.

Moteur : La Chine

Moteur d'huile : La Chine

Joint : joint de cylindre de joint d'oléoduc (Taïwan) B (NOK du Japon, Chine)



b) La structure soudée doit être traitement vieillissant de vibration pour homogénéiser l'effort de soudure.



c) La peau extérieure brillante d'oxyde de la structure soudée doit être enlevée mécaniquement pour n'assurer aucune fissuration après peinture.



d) Tous les tuyaux hydrauliques doivent mariner le traitement pour assurer la propreté d'huile hydraulique



e) Le mur intérieur du réservoir de stockage de pétrole doit être épluché et traitement poli, et être enduit des peintures de résistance d'huile, pour assurer la propreté d'huile hydraulique



f) Avant la livraison de l'usine, des équipements doivent être balayés avec la peinture antirouille.



g) Le problème de qualité, installation et de commission problèmes d'ici un an, réparé par le vendeur pour libre.



h) Poids total d'équipements : 96T



i) Fournissez les joints de consommables de machine de bordure



j) Avant installation, la nécessité de vendeur fournit des dessins de base, des dessins de disposition d'équipement et l'information technique relative (s'il y a lieu, envoyez les personnes pour communiquer avec l'acheteur). L'acheteur doit être responsable de la construction de base.



k) Le vendeur devrait fournir l'operating manual d'équipement, les schémas électriques, les schémas hydrauliques et le dessin d'outillage de pressing.



l) Le vendeur est responsable de l'installation, commissionnant et s'exerçant, l'acheteur devrait fournir les outils nécessaires (tels que les grues, la machine de soudure, la découpeuse d'oxygène-acétylène, la découpeuse de meule, etc.), et fournit la nourriture et le logement de travailleurs d'installation. La production de 20 respects de fin de plat comme qualification, caractéristiques d'extrémité de plat sont décidées par l'acheteur, période de formation est d'un mois.



m) Matériel de table de travail fourni par le vendeur, et être produit par l'acheteur.



n) Les boulons d'anchrage et les rails de base ont fourni par l'acheteur
