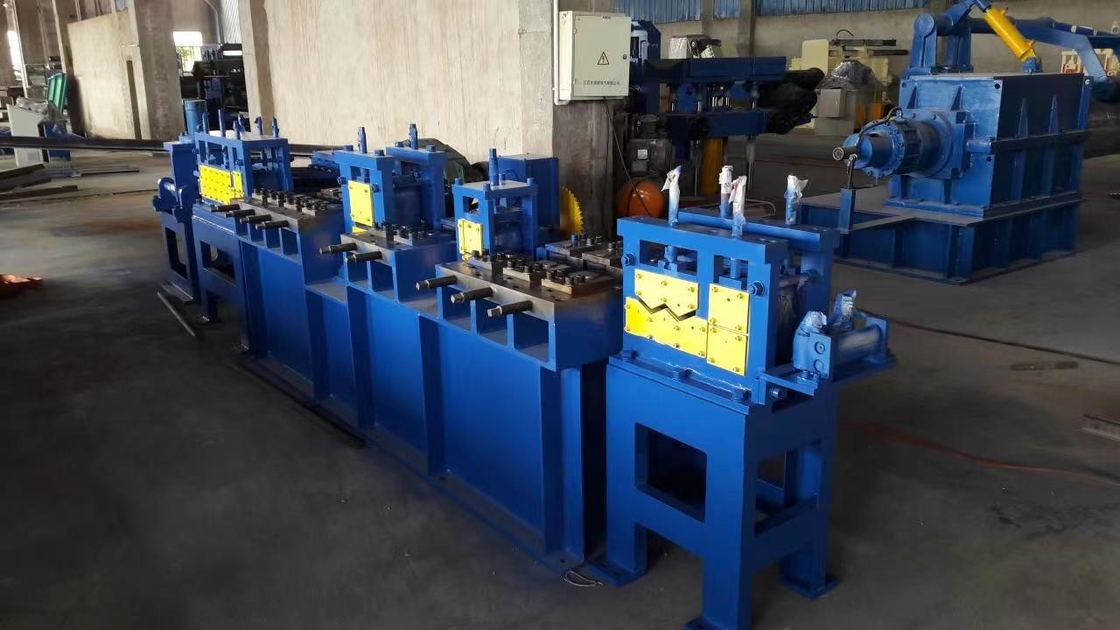

Coupe de barre plate à la machine de longueur pour redresser et couper 6mm 80mm

Plan technique

De

barre plate de 6mmx80mm

redressage et coupe à la ligne de longueur

Ⅰ. paramètres de 参数
1. paramètres techniques de 技术参数
Le 适用参数 d'A. s'est appliqué à : Q235
Résistance à la traction de 抗拉强度 de B. : δb≤450Mpa, δS≤260Mpa
Épaisseur de barre plate de 扁钢厚度 de C. : 2mm-6mm
Largeur de barre plate de 扁钢宽度 de D. : 10mm-80mm

2. 其他参数 d'autres paramètres
Ligne vitesse de 线速度 d'A. : 40m/min (rapport de vitesse de moteur)
Précision de longueur de 定长精度 de B. : ±1.5mm
Système d'alimentation de 电源 de C. : 440V/50HZ/3PH
生产线方向 de D. : 从右往左. Direction de la ligne : un de droite à gauche
操作人员 d'E. : personne d'opération de 一名技术人员以及一名普通工人 : 1 technicien et 1 travailleur commun.

II. le 组成部件 a composé des dispositifs
1. De-pot tournant simple de 放料架
2. 7 rouleau-redresseur du 辊整平机 7
3. chamfreinage de 倒角挤压装置 et machine d'extrusion
4. dispositif de presse de rouleau du 两辊压边装置 2
5. redresseur longitudinal de 纵向调直机
6. redresseur de surface plane de 平面整平机
7. coupeur hydraulique de 液压剪
8. la longueur fixe de 接料台 reçoivent la table
9. circuit hydraulique de 液压系统
10. système de contrôle électrique de 电控系统

III. brève introduction de 机组简要描述 de la ligne
1. De-pot tournant simple de 简易放料架
◆le 采用开卷装置手动涨缩, 确保φ508的钢卷内径.It adopte le dispositif de De-enroulement pour augmenter et se rétrécir manuellement qui peut assurer à la bobine de 508mm le diamètre intérieur.
◆设有制动装置, 控制开卷张力, 避免因为惯性致使钢卷弹簧状散开. Il est équipé des dispositifs de frein pour commander la tension du De-enroulement et éviter l'inertie qui peut causer les bobines en forme de ressort s'ouvrent.
◆开卷通过两辊装置动力拉动. 如需停止开卷, 拧紧弹簧上的螺丝, 开卷机就会停止转动. Le fonctionnement de decoiler est par la puissance sur le dispositif de deux rouleaux ainsi si le besoin d'arrêter le decoiler, puis serre la vis le ressort. Alors le decoiler s'arrêtera.
◆配有挡料盘, 防止窄卷松散倾倒. Avec la machine fournira le plat de bloc pour empêcher les bobines étroites tombent vers le bas et lâchement.

2. 7 rouleau-redresseur du 辊整平机 7
◆根夹送辊 du 分成 2, 辊整平辊 5. Il est divisé en 2 galets presseurs et 5 rouleaux de mise à niveau, le diamètre 90mm, matériel : GCr15
◆2 le 辊夹送能消除扁钢在剪切后的部分毛刺, 5 le 辊整平部分进行初整平, 便于喂料 .2 galet presseur peut éliminer une partie du bureau après le cisaillement, alors que les 5 rouleaux de mise à niveau pré-nivelant le plat pour alimenter la barre plate plus facilement.
◆辊子直径φ90mm, 无动力. 辊子两边采用辊子轴承支撑. Le diamètre des rouleaux isφ90mm sans puissance et les deux côtés des rouleaux sont adoptés le petit pain soutenant pour soutenir.

3. chamfreinage de 倒角挤压装置 et machine d'extrusion
◆根立辊 du 采用 10, 组 du 分为 5. 进行挤压, 倒角除毛刺. Il adopte le rouleau de 10 supports qui sont divisés en 5 groupes, ces rouleaux sont employés pour presser et serrer chaque côté faire le chamfreinage et affiler.
◆此装置能使锋利的边缘钝化, 形成扁钢的侧边. La présente partie peut faire le tranchant pour émousser de sorte que formant les côtés des barres plates.
◆le 辊子槽设计圆角, 生产直角扁钢 pour la cannelure de la volonté de rouleaux a conçu le rond pour produire la barre plate de bord carré.

4. 两辊压边装置 : diamètre de dispositif de presse de 2 rouleaux : 190mm, matériel : GCr15
◆与整平主机联动, 修复经过挤压变厚的边, 将扁钢整体厚度辊压回需要的厚度. Partagez le moteur avec le redresseur de surface plane. Elle est employée pour modifier les deux le bord qui obtenant épais après le serrage. Alors roulement de l'épaisseur de barre plate de nouveau dans l'épaisseur de demande
5. redresseur longitudinal de 纵向调直机
◆rouleaux de support du 只立辊校直板料纵向弯曲度 .7 du 采用 7 pour redresser le recourbement longitudinal de barres plates, diamètre : 125, matériel : GCr15
◆此装置无齿轮箱装置, 无动力设计. Ce dispositif n'a pas le distributeur de vitesse. Aucune puissance.

6. redresseur de surface plane de 平面整平机
◆22KW 变频控制电机, 配置减速机. Il est équipé du moteurde contrôle de conversion de fréquence de 22kilowatts avec le décélérateur.
◆根矫平辊组成 du 根夹送辊 11 du 由 2 il se compose de 2 galets presseurs et de diamètre de mise à niveau de 11 rouleaux : 95, matériel : GCr15
◆电机跟换成变频控制, 更有利于节约成本, 速度和长度更是可靠 le changement de moteur au contrôle de conversion de fréquence qui est meilleur marché et avec une vitesse et une longueur parfaites

7. coupeur hydraulique de 液压剪
◆用于扁钢的定长剪切. La machine est appliquée à la coupe des barres plates
◆液压由上至下液压剪切, 实现定长剪切 de PLC de 配合. Commande hydrauliquement la coupe de coupeur de jusqu'à vers le bas. Coopérez avec le PLC rendent la coupe de longueur fixe possible.

8. la longueur fixe de 接料台 reçoivent la table
◆la table du 设置接料台 6MThe est conçue à 6m

9. circuit hydraulique de 液压系统
◆包括液压油缸, 油管, 液压阀等确保整线的液压动作的进行. Incluez les cylindres hydrauliques sur les dispositifs, oléoducs, valve hydraulique et ainsi de suite pour assurer l'action hydraulique de la ligne entière.
◆le moteur du 电机控制剪刀液压油缸升降 .7.5KW du 配有 7.5KW avec seulement un cylindre hydraulique de coupeur d'action se soulève en haut et en bas

10. système de contrôle électrique de 电控系统 : 1 unité
◆le 控制整线所有电机的运作 (速度控制以及同步) commandent le fonctionnement de tous les electromotors des dispositifs (le contrôle de vitesse et synchronisent)
Écran tactile : Technologie de Kun (http://www.wxmcgs.net)
PLC : Panasonic
Commutateur : Schneider
Contacteur : Schneider
Relais thermique : Schneider
Alimentation d'énergie de changement : Ming Wei
Encodeur : Omron
Convertisseur de fréquence : Easydriver de Shenzhen (https://en.szeasydrive.com)
Bouton : Taïwan tendent (http://www.tend-tw.com)
Moteur : Zhuoli (http://www.wxzldj.com)

Photos pêchées de barre plate : sans burs

























D'autres :

1. 安装调试 : 卖方将提供技术人员进行安装调试, 但是买方需要承担技术人员的来回机票, installation de 美金没人每天的安装费用 du 食宿以及 100 : Le vendeur expédiera les ingénieurs pour faire l'installation. Mais l'acheteur devrait devoir couvrir les billets ronds et le logement pour les ingénieurs du vendeur. Et payez les honoraires de l'installation USD100 par jour par personne.


2. 卖方将提供 : 装箱单, 发票, 产地证书以及设备说明书, 电气原理图, 易损件图, 操作安全规程. Le vendeur fournira le bordereau d'expédition, facture et Co et le manuel d'exploitation, le plan électrique, les dessins des pièces facilement endommagées aussi bien que les spécifications d'exploitation sûre.

3. 公司制造设备提供保修期一年, 终身服务. Le vendeur fournit une garantie d'an et tout le service de la vie pour la machine

4. 设备在保修期内, 由供方质量造成的故障, 本公司将无偿的给予修理和更换, 其他原因收取成本费, 两年内收取备品备件成本费. Pendant la garantie, si les difficultés provoquées par la qualité du vendeur, le vendeur les approvisionnements maintiennent l'ance et les changements librement. Si causé par d'autres raisons, l'acheteur devrait payer les honoraires coûtés des matériaux. Pendant 2 années, le vendeur peut obtenir le coût des pièces de rechange
